สิ่งประดิษฐ์ FSE และ GRE

ระบบ: MR 0.35T การโอเวชั่น

โรงพยาบาล: โรงพยาบาลทั่วไป Daqing Oilfield

ปัญหา/อาการ

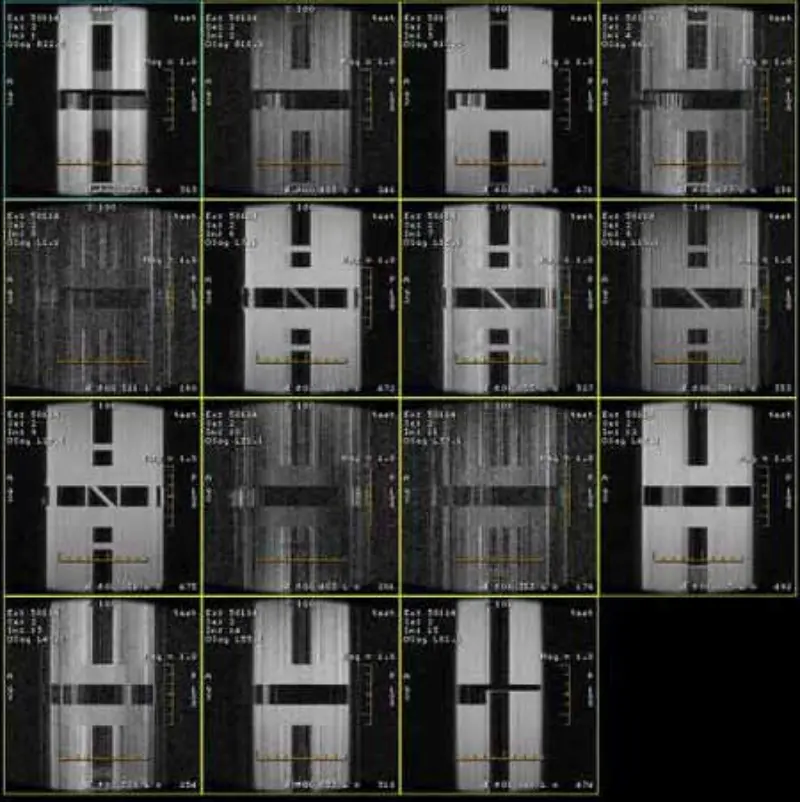

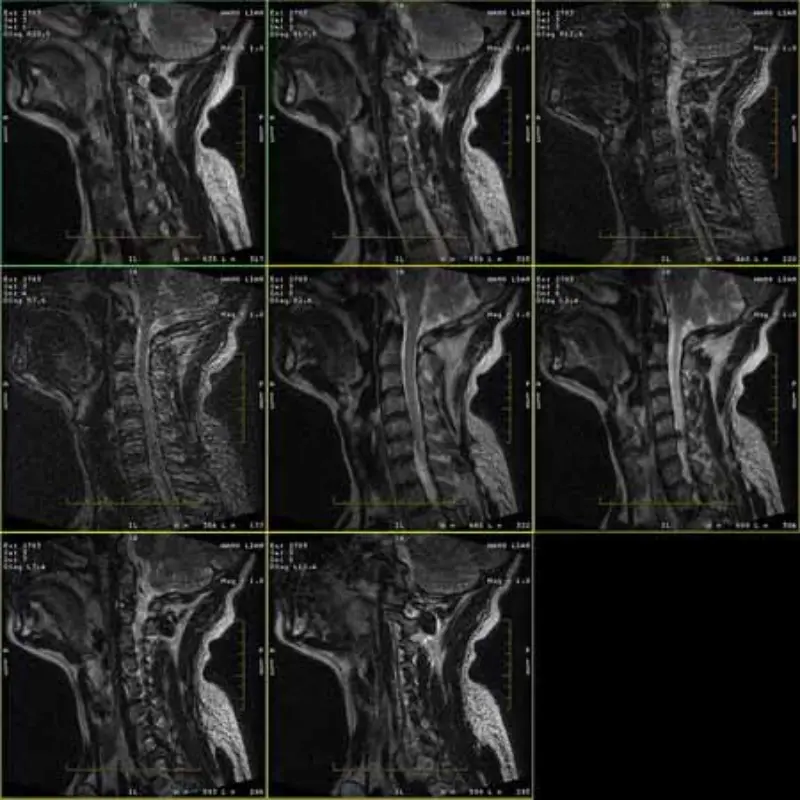

รูปภาพของโปรโตคอล FRFSE และ GRE มีภาพโกสต์ และบางครั้งรูปภาพ SNR ต่ำก็ปรากฏในชุดเดียว แต่ภาพโปรโตคอล SE เป็นเรื่องปกติ

โปรดดูแนบภาพ.

ประวัติการแก้ไขปัญหา/คำแนะนำ

1. สิ่งประดิษฐ์เหล่านี้เกิดขึ้นในอิมเมจของโปรโตคอล FRFSE และ GRE เท่านั้น แต่เป็นโปรโตคอล SE

ภาพไม่เคยปรากฏ ทำการตรวจสอบ Head SPT อย่างรวดเร็ว SNR ของหัวมีค่าเล็กน้อย (ประมาณ 8.2)

2. ตรวจสอบประตู RF, กำลังไฟ, กำลัง TCU, แหล่งจ่ายไฟ PAC และจอแสดงผลแม่เหล็ก ทุกอย่างโอเค

3. สลับแอมพลิฟายเออร์ไล่ระดับ ฟิลเตอร์บน SRU และสายเคเบิล สิ่งประดิษฐ์ยังคงอยู่ในโปรโตคอลเดียวกัน   หน้าที่ 3 จาก 3

4. ทดสอบส่วนต่างๆ ด้านล่างในไซต์อื่น ไม่เป็นไร PSU แบบไล่ระดับ, TYMEII , SCA, IPG II, UCERD, RF Amp, RFI, MSHS และคอยล์หัว

5. ตรวจสอบคุณสมบัติไดโอด DD, สาย DD และ HV ตามปกติทั้งหมด

6. ปิดการใช้งานสัญญาณ RF ของ UCERD สิ่งประดิษฐ์หายไป

7.สลับตัวรับและรับสายและบายพาส MA ปัญหายังคงอยู่

8. ถอดชิ้นส่วนคอยล์ของตัวเครื่อง วางไว้ด้านนอกแม่เหล็ก เชื่อมต่อสายเคเบิลทั้งหมดแล้วสแกนอีกครั้ง ยังคงมีสิ่งประดิษฐ์อยู่

9. เราตรวจสอบแหล่งจ่ายไฟและกราวด์แล้วพบว่าขั้วต่อกราวด์บน PP (ห้องแม่เหล็ก) หลวมมาก เราขันให้แน่นแล้วสแกนอีกครั้ง SNR ของหัวดีขึ้น

(SNR หัวหน้า: 8.9)

สาเหตุที่แท้จริง/แนวทางแก้ไข

ในที่สุดเราก็พบว่ามีคนเชื่อมต่อ 1 สายจาก 1 ใน 3 สายไฟสดของกำลังอุปกรณ์ MR

จัดหานอกแผนก MR โดยไม่ได้รับอนุญาต หลังจากถอดสายออกแล้วสแกนอีกครั้ง ระบบก็กลับมาเป็นปกติ และ SNR ของหัวอยู่ที่ 9.3

ดังนั้นคุณภาพของแหล่งจ่ายไฟจะส่งผลต่อคุณภาพของภาพ
