การแก้ปัญหาสำหรับคอยล์ Cardic 8ch SNR ต่ำ

ปัญหา/อาการ

เมื่อใช้การสแกนคอยล์หัวใจ 8 ช่อง SNR ของภาพไม่ดี ค้นหาสัญญาณต่ำมากเมื่อใช้การสแกนด้วยตนเอง

สาเหตุที่แท้จริง/แนวทางแก้ไข

บอร์ดแม่ ASM แบบ multicoil ในตัวไม่ดี (ไดนาตรอน, ไอซี: HC105)

ประวัติการแก้ไขปัญหา/คำแนะนำ

1. ใช้การทดสอบการทำงานของคอยล์หัวใจ 8 ช่อง SNR ทุกช่องล้มเหลว

2. ใช้เครื่องมือ MCRT ตรวจสอบ SNR 8 ช่อง ผ่านทุกช่อง แล้วคอยล์ต้องมีปัญหา..

3.สั่งคอยล์ใหม่แต่ปัญหาเหมือนเดิม รูปภาพยังมี SNR ต่ำ

4. ตรวจสอบกำลังขับโมดูลและช่องทั้งหมดของบอร์ด STIF และ IRF I/O ที่

8 ช่องก็โอเค

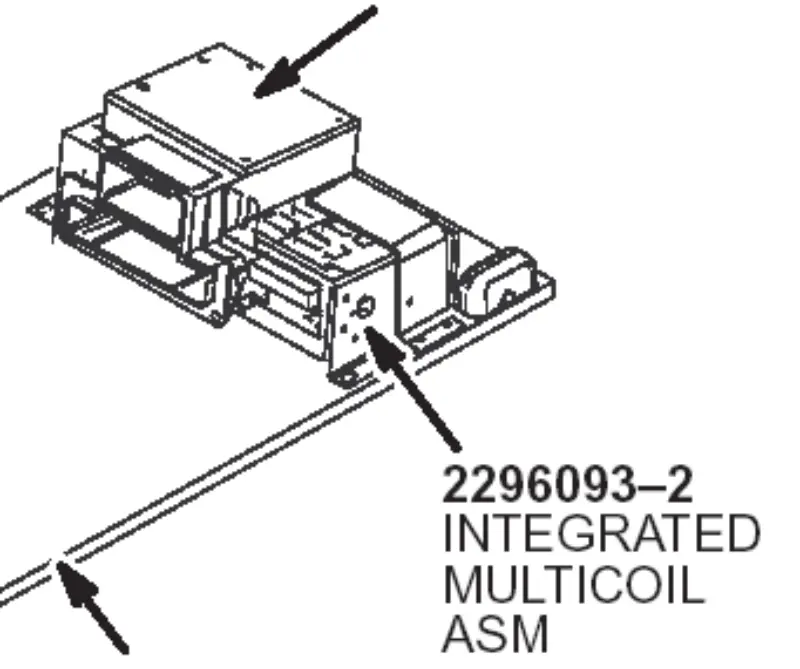

5. เปลี่ยน Integrated multicoil ASM เป็นภาพของหัวใจ 8 ช่องสัญญาณตามปกติ

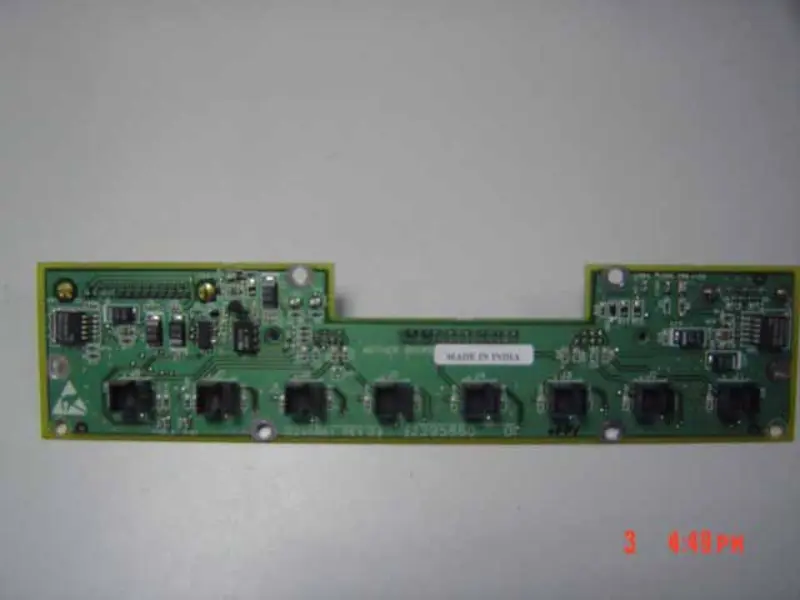

6. ตรวจสอบเมนบอร์ด ค้นหา HCT04(6反向器) และไดนาตรอนเสีย

การเรียนรู้:

เมื่อเรากำหนดตำแหน่งที่ล้มเหลว 8 ช่องเป็นด้านคอยล์หากใช้เครื่องมือ MCRT เราควรตรวจสอบ 8 ช่องที่ไซต์อื่นดีกว่า
