GE Mega Switch MRI สำหรับการติดตั้ง การทดสอบ และการสนับสนุนหลังการขาย SV 1.5T

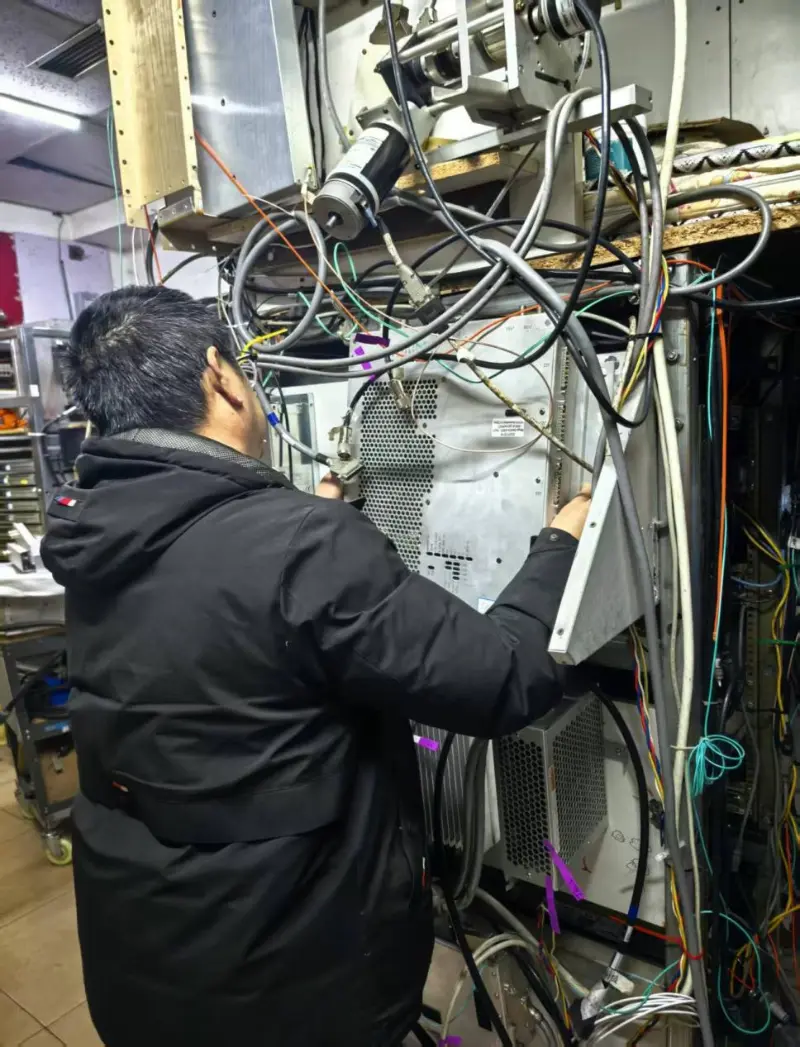

เรียนคุณลูกค้า เมื่อได้รับสินค้านี้จีอี 5337137-8, จีอี 5337137-3,  GE 5823599 RRX  GE 6237000 -3 GP4  please refer to the drawings for correct connection.

As the core signal distribution and control module, Mega Switch features multi-port integration, high-bandwidth signal processing, and modular design. It supports parallel operation of Port A/B dual coil channels, enabling functions such as MC bias adjustment, MUX signal switching, and RF signal transceiving. System status is monitored in real-time through LED indicators and SRI communication.

The Mega Switch interfaces are categorized into four functional groups:

1. อินเทอร์เฟซพอร์ตคอยล์

2.Port A (J18, J21): Sends MC bias, preamp power, and MUX control signals to the coil; receives coil ID, TX enable signal, and 8-channel RF signal .

Port B (J17, J22): Performs the same functions as Port A for the Port B coil 1页.

3. อินเทอร์เฟซโมดูลภายนอก

4.DM-Lite Interaction (J11, J5): Retrieves MC bias, control signals, and AUX power

1. Power Supply (J102-1, J102-2): Obtains DC power from the Regulator Box

5.RRX อินเทอร์เฟซการสื่อสาร

6.Signal Transmission (J1): Sends 8-channel 16 MHz RF signals to RRX

Control Signals (J2, J107): Receives R1 control and R1 Strobe signals from RRX

Power and Control (J108): Transmits power, TNS control, and clock signals to RRX

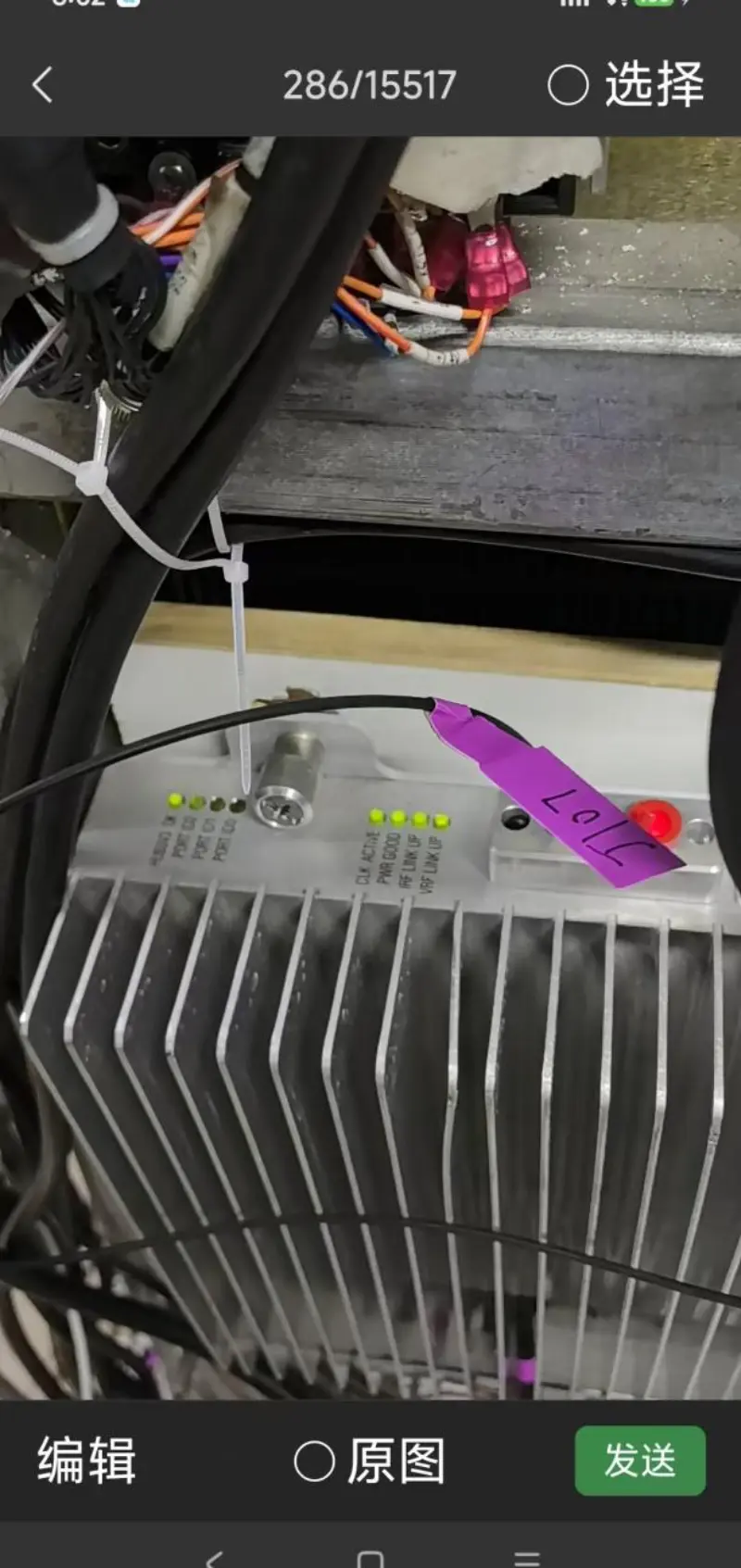

7. การตรวจสอบสถานะและอินเทอร์เฟซการสื่อสาร

8.LED Indication (J15): Connects to coil ID LED indicators in LPCA

SRI Communication (J20): Enables data exchange with SRI External Signal Inputs (J100, J103-J106): Receive RF signals from Body Preamp, loopback signals from Exciter, noise signals from TNS antenna, LO signals, and 80 MHz clock from Exciter

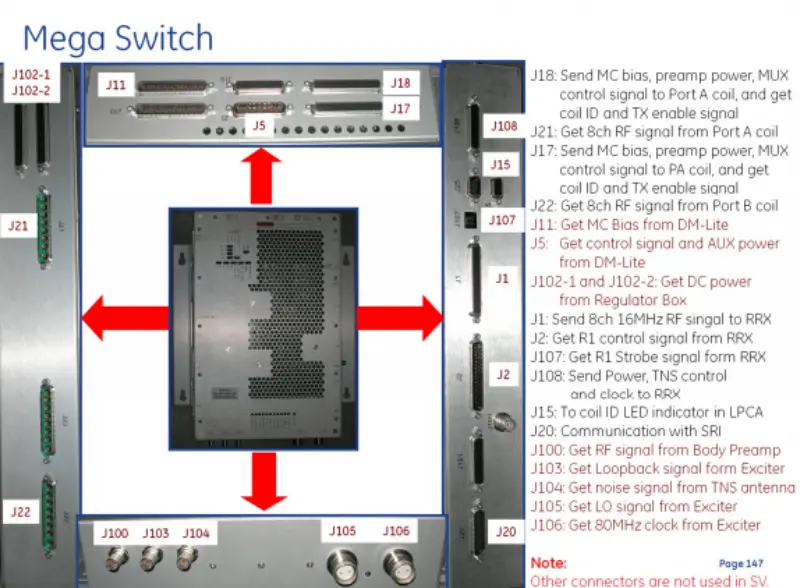

J18: Send MC bias, preamp power, and MUX control signal to Port A coil, and get coil ID and TX enable signal.

J21: รับสัญญาณ RF 8 ช่องจากคอยล์ Port A

J17: Send MC bias, preamp power, and MUX control signal to Port B coil, and get coil ID and TX enable signal.

J22: รับสัญญาณ RF 8 ช่องจากคอยล์ Port B

J11: รับ MC Bias จาก DM - Lite

J5: รับสัญญาณควบคุมและไฟ AUX จาก DM - Lite

J102 - 1 และ J102 - 2: รับไฟ DC จากกล่องควบคุม

J1: ส่งสัญญาณ RF 8 ช่อง 16 MHz ไปยัง RRX

J2: รับสัญญาณควบคุม R1 จาก RRX

J107: รับสัญญาณ R1 Strobe จาก RRX

J108: ส่งกำลัง การควบคุม TNS และนาฬิกาไปที่ RRX

J15: เพื่อคอยล์ไฟ LED แสดงสถานะ ID ใน LPCA

J20: การสื่อสารกับ SRI

J100: รับสัญญาณ RF จาก Body Preamp

J103: รับสัญญาณลูปแบ็คจาก Exciter

J104: รับสัญญาณเสียงจากเสาอากาศ TNS

J105: Get LO signal from Exciter.J106: Get 80 MHz clock from Exciter.
